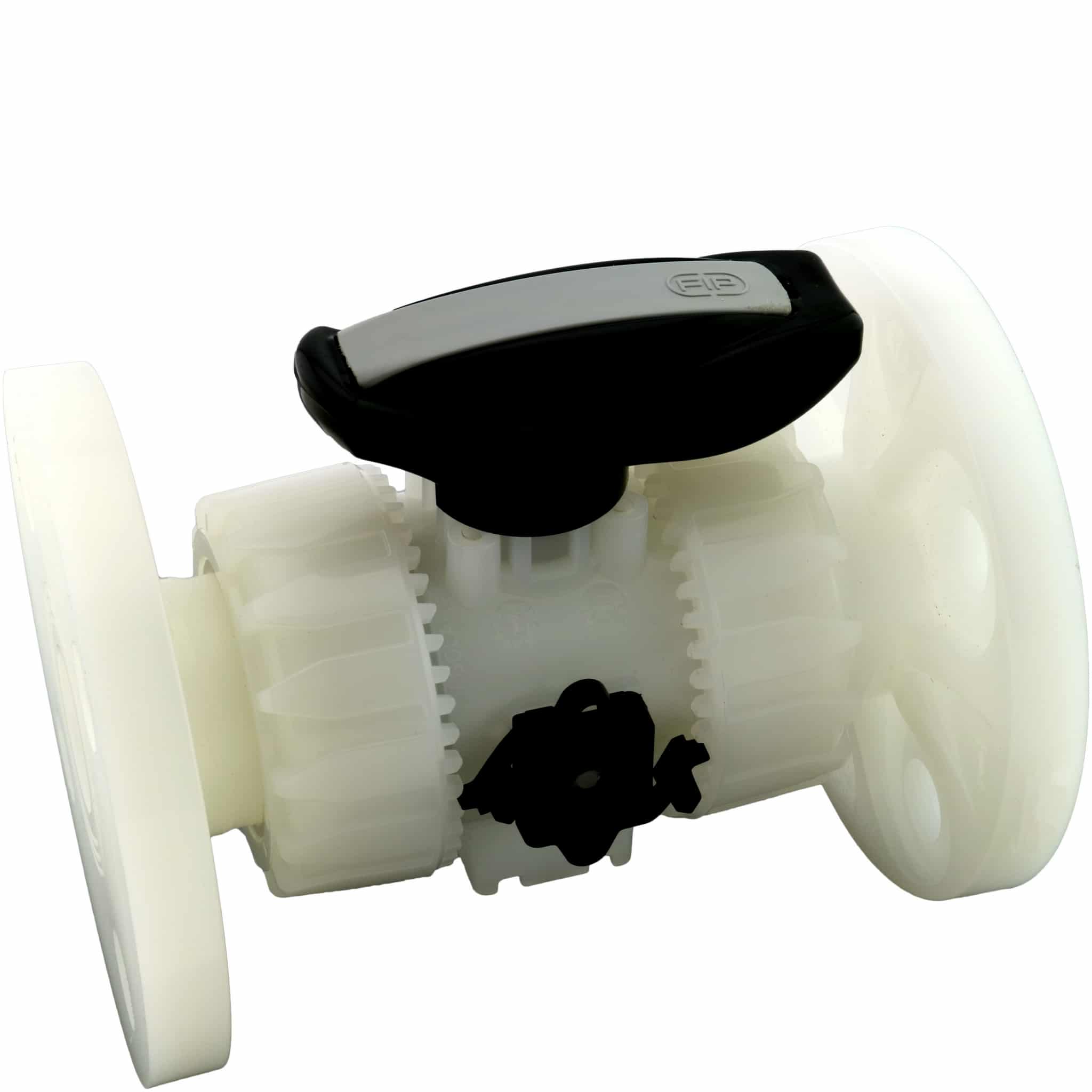

VKDOF-V

PVDF Kugleventil flangetilslutning DN15-100

  • PVDF VKD Kugleventil 2-vejs
  • Med flangetilslutning iht. DIN PN16/10
  • Udstyret med Dual Block til låsning af omløberne.
  • Faste sæder, en side kan demonteres under fuldt tryk.
  • Sædetætning i PTFE
  • PN16
  • E=EPDM
  • V=FPM
Fjern

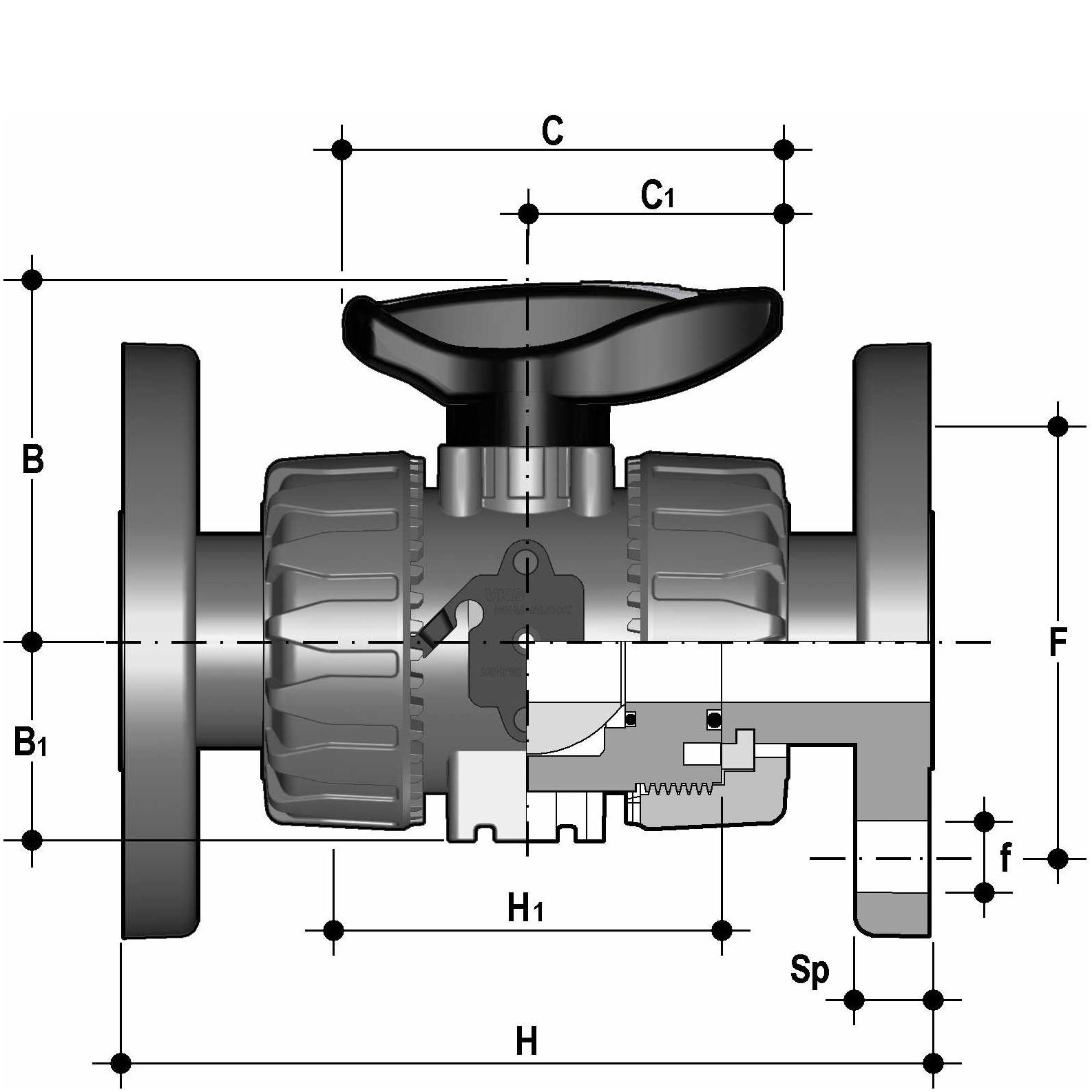

Vis alle mål +
Artikel nummer VVS-nummer dDNHH1BxB1CxC1FfUSpFiler
VKDOF-V-020 20151306554x2967x406514411
VKDOF-V-025 25201507065x34,585x497514414
VKDOF-V-032 32251607869,5x3985x498514414
VKDOF-V-040 40321808882,5x46108x6410018414
VKDOF-V-050 50402009389x52108x6411018416
VKDOF-V-063 6350230111108x62134x7613418416
VKDOF-V-075 7565290133164x87225x17514517421
VKDOF-V-090 9080310149177x105327x27216017821.5
VKDOF-V-110 110100350167195x129385x33018017821.5
Artikel nummer VKDOF-V-020
VVS-nummer
d 20
DN 15
H 130
H1 65
BxB1 54x29
CxC1 67x40
F 65
f 14
U 4
Sp 11
Artikel nummer VKDOF-V-025
VVS-nummer
d 25
DN 20
H 150
H1 70
BxB1 65x34,5
CxC1 85x49
F 75
f 14
U 4
Sp 14
Artikel nummer VKDOF-V-032
VVS-nummer
d 32
DN 25
H 160
H1 78
BxB1 69,5x39
CxC1 85x49
F 85
f 14
U 4
Sp 14
Artikel nummer VKDOF-V-040
VVS-nummer
d 40
DN 32
H 180
H1 88
BxB1 82,5x46
CxC1 108x64
F 100
f 18
U 4
Sp 14
Artikel nummer VKDOF-V-050
VVS-nummer
d 50
DN 40
H 200
H1 93
BxB1 89x52
CxC1 108x64
F 110
f 18
U 4
Sp 16
Artikel nummer VKDOF-V-063
VVS-nummer
d 63
DN 50
H 230
H1 111
BxB1 108x62
CxC1 134x76
F 134
f 18
U 4
Sp 16
Artikel nummer VKDOF-V-075
VVS-nummer
d 75
DN 65
H 290
H1 133
BxB1 164x87
CxC1 225x175
F 145
f 17
U 4
Sp 21
Artikel nummer VKDOF-V-090
VVS-nummer
d 90
DN 80
H 310
H1 149
BxB1 177x105
CxC1 327x272
F 160
f 17
U 8
Sp 21.5
Artikel nummer VKDOF-V-110
VVS-nummer
d 110
DN 100
H 350
H1 167
BxB1 195x129
CxC1 385x330
F 180
f 17
U 8
Sp 21.5
Datablad
