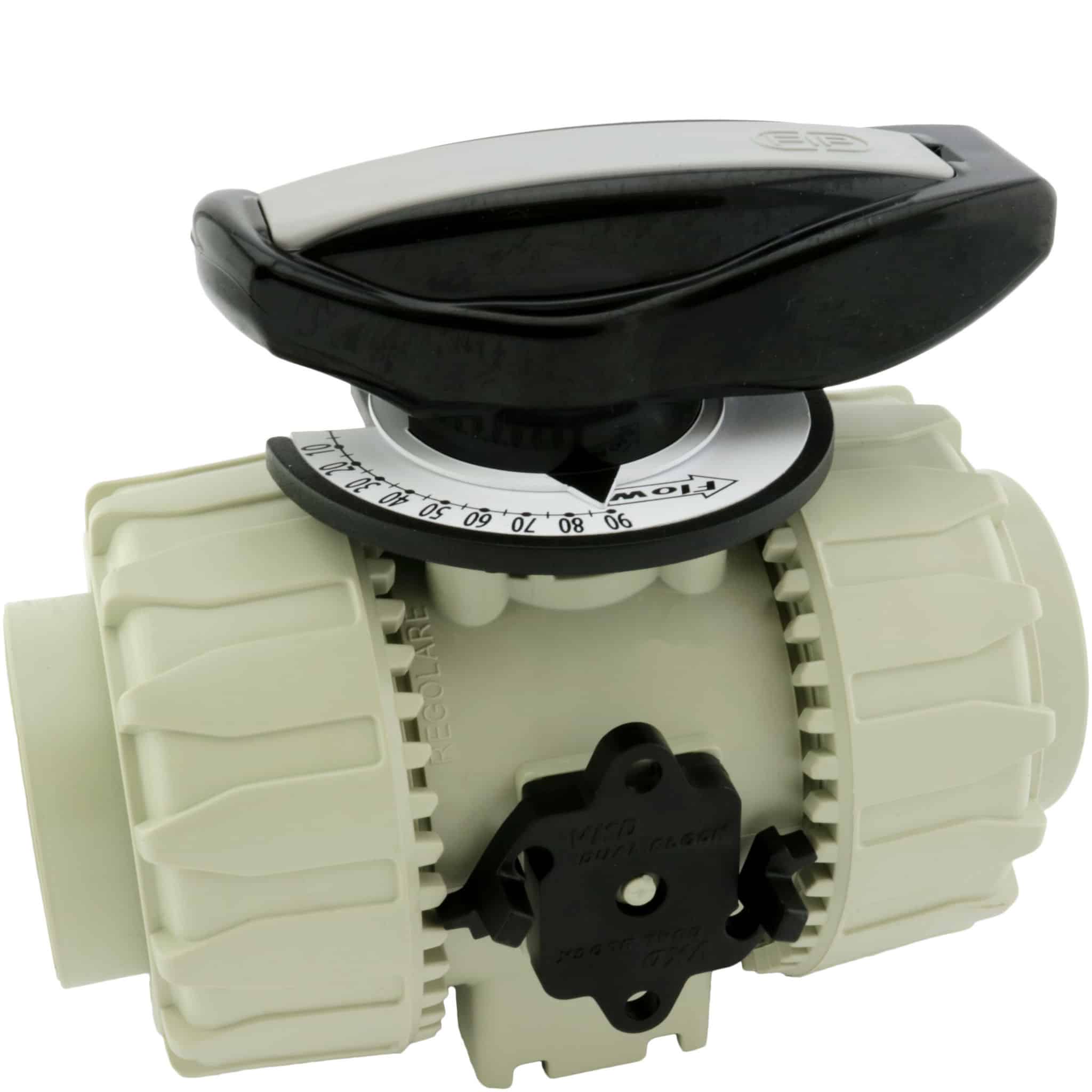

VKRIM-V

PP Reguleringsventil indv. svejsning DN10-50 FPM

PP Reguleringskugleventil 2-vejs
Med PP indlægsdele til indv. muffesvejsning
Udstyret med Dual Block til låsning af omløberne.
Faste sæder, en side kan demonteres under fuldt tryk.
Sædetætning i PTFE
PN10
FPM

Modeller

Vis alle mål +

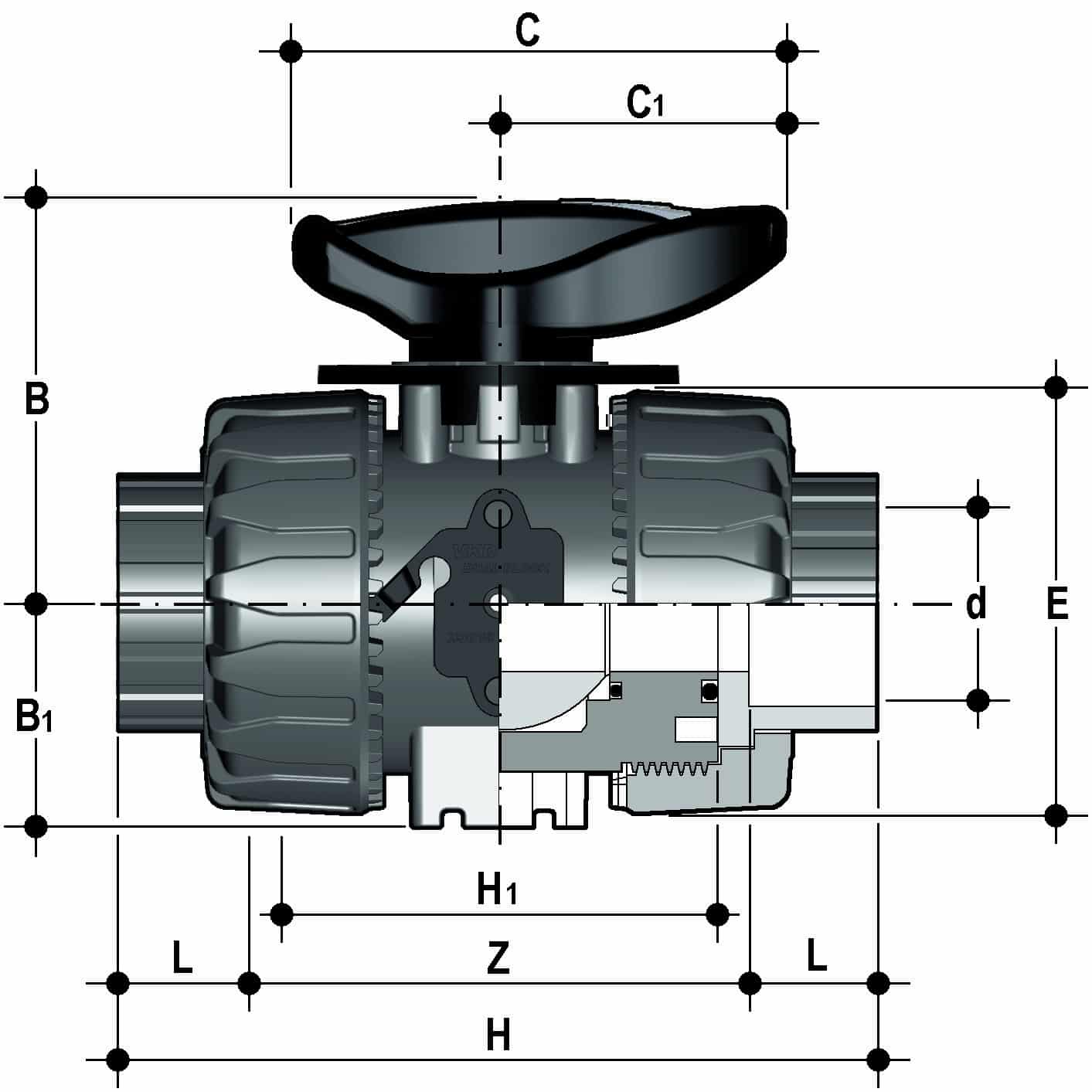

Artikel nummer	VVS-nummer	d	DN	B	B1	C	C1	E	H	H1	Z	Filer
VKRIM-V-016		16	10	54	29	67	40	54	102	65	74.5	CAD/Step
VKRIM-V-020		20	15	54	29	67	40	54	102	65	73	CAD/Step
VKRIM-V-025		25	20	65	34.5	85	49	65	114	70	82	CAD/Step
VKRIM-V-032		32	25	69.5	39	85	49	73	126	78	90	CAD/Step
VKRIM-V-040		40	32	82.5	46	108	64	86	141	88	100	CAD/Step
VKRIM-V-050		50	40	89	52	108	64	98	164	93	117	CAD/Step
VKRIM-V-063		63	50	108	62	134	76	122	199	111	144	CAD/Step

Specifikationer


Artikel nummer	VKRIM-V-016
VVS-nummer
d	16
DN	10
B	54
B1	29
C	67
C1	40
E	54
H	102
H1	65
Z	74.5


Artikel nummer	VKRIM-V-020
VVS-nummer
d	20
DN	15
B	54
B1	29
C	67
C1	40
E	54
H	102
H1	65
Z	73


Artikel nummer	VKRIM-V-025
VVS-nummer
d	25
DN	20
B	65
B1	34.5
C	85
C1	49
E	65
H	114
H1	70
Z	82


Artikel nummer	VKRIM-V-032
VVS-nummer
d	32
DN	25
B	69.5
B1	39
C	85
C1	49
E	73
H	126
H1	78
Z	90


Artikel nummer	VKRIM-V-040
VVS-nummer
d	40
DN	32
B	82.5
B1	46
C	108
C1	64
E	86
H	141
H1	88
Z	100


Artikel nummer	VKRIM-V-050
VVS-nummer
d	50
DN	40
B	89
B1	52
C	108
C1	64
E	98
H	164
H1	93
Z	117


Artikel nummer	VKRIM-V-063
VVS-nummer
d	63
DN	50
B	108
B1	62
C	134
C1	76
E	122
H	199
H1	111
Z	144

Dokument

Datablad
